一、零件基本信息

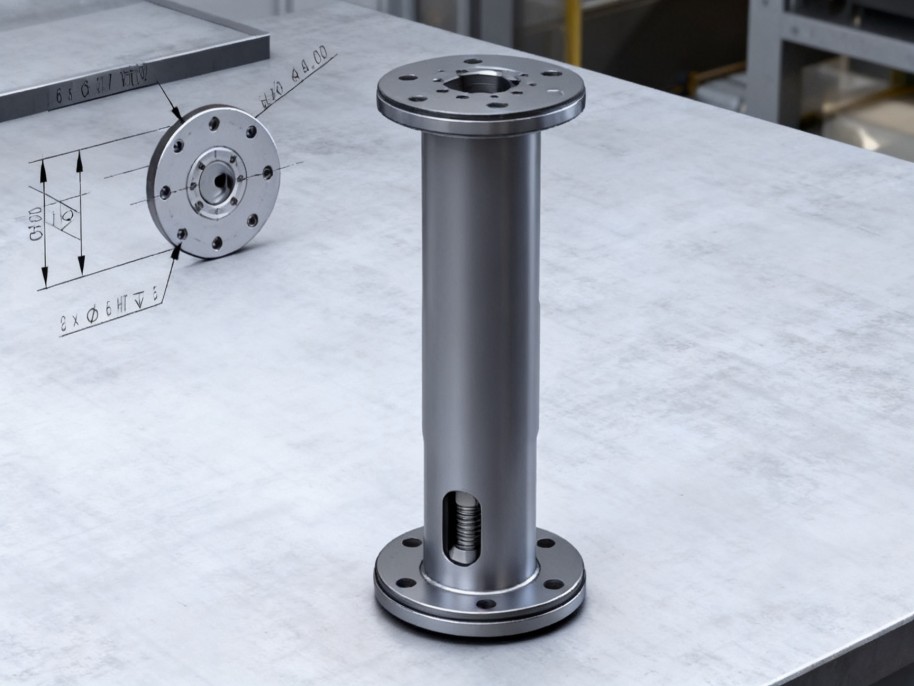

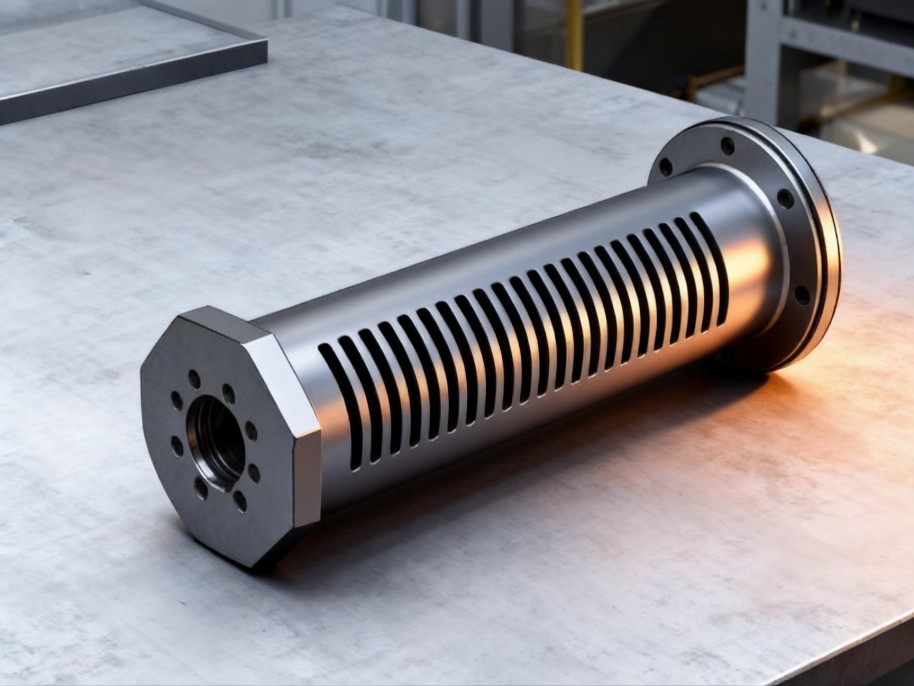

本文分析的零件来自实际客户图纸（编号 JZZ-02），零件名称为延伸臂，材质为铝合金，属于工业机器人或自动化装备关节传动系统中的双法兰圆筒形延伸连接臂，用于将驱动端输出力矩通过刚性管状结构传递至末端执行机构，同时承担轴向定位与径向约束功能。

核心尺寸参数：

零件整体呈哑铃形双法兰中空管状结构：大端法兰用于与驱动电机法兰或关节壳体对接，小端法兰连接末端关节或执行器；中间圆管起刚性传力作用；贯穿直槽孔用于内部走线或气路管道穿引。两端法兰均设H7级精密销孔用于装配定位，是整套关节传动精度的基准要素。

二、加工难点深度解析

难点1：双法兰同轴度控制——最核心的加工挑战

本零件最大的加工难点不在于单个特征的精度，而在于大端法兰与小端法兰在150mm轴向距离上的同轴度。

两端法兰的销孔（2×Φ6 H7）是装配基准，若两端销孔的轴线偏移或角向错位，装配后机器人关节将产生系统性位姿误差，进而影响重复定位精度（Repeatability）。工业机器人国标GB/T 12643-2013规定：关节传动结构件的同轴度误差应不超过0.02mm/100mm，对应本零件150mm轴距，允许同轴度偏差≤0.03mm。

然而普通三轴CNC加工此类双法兰件时，必须二次装夹翻面，每次装夹均引入定位误差，两次累积误差往往超过0.05mm。

工艺解决方案：

• 优先采用车铣复合加工中心，一次装夹完成两端外圆、端面及孔系加工，从根本上消除二次装夹误差；

• 若使用普通加工中心，须制作专用轴向定位心轴工装，以中心孔为基准实现两端统一基准装夹；

• 完工后以三坐标测量仪检测两端销孔轴线同轴度，控制在0.02mm以内。




难点2：R40/R20圆弧公差±0.02mm的实现

图纸对两端法兰的法兰盘圆弧半径分别标注了R40 ±0.02mm 和 R20 ±0.02mm 的公差要求，这对于铝合金铣削加工而言属于中等偏严格的轮廓精度要求。

常规铣削加工的圆弧轮廓精度通常在±0.05~0.10mm，要达到±0.02mm需满足以下条件：

首先，刀具半径补偿精确性至关重要。以Φ8立铣刀为例，刀具直径磨损0.01mm即导致圆弧半径偏差0.005mm，批量加工中刀具磨损累积将使圆弧超差。《数控铣削加工工艺》（赵长旭主编，西安电子科技大学出版社）指出："圆弧轮廓精度达到±0.02mm级别，须在每件加工前进行刀具半径实测补偿，不可沿用理论值。"

其次，铝合金的切削回弹同样不可忽视。6061铝合金弹性模量约68.9GPa，圆弧精铣时残余应力释放引起的回弹量约为0.01~0.03mm，需通过光刀工序（空走刀一次）消除。

数据支撑：据《铝合金精密加工质量控制研究》（北京航空航天大学学报，2020年第46卷）统计，采用"粗铣→半精铣→光刀"三道次工艺的圆弧轮廓精度比两道次工艺提升约40%，稳定在±0.015~0.025mm区间。

难点3：2×Φ6 H7销孔的高精度钻铰工艺

H7公差等级对应Φ6孔的公差带为 +0.012/0mm，即孔径允许范围为Φ6.000~Φ6.012mm，公差范围仅12μm，属于精密配合孔。

普通钻削的尺寸精度约为IT10~IT11（对应公差约75~90μm），远达不到H7要求。必须采用钻→扩→铰三道工序：

铰削时需特别注意：铝合金铰孔后存在孔径收缩现象，收缩量约0.003~0.008mm，这是由于铝合金弹性回弹导致铰孔后孔壁向内回弹。实际加工中铰刀直径应选择Φ6.005~6.008mm，而非标准Φ6.000mm，以补偿收缩量。（数据来源：《铝合金孔加工精度影响因素研究》，《航空精密制造技术》，2019年第55卷第3期）

三、行业争议：延伸臂材质选铝还是选碳纤维？

随着工业机器人向轻量化、高速化发展，铝合金延伸臂是否应被碳纤维复合材料取代，成为机器人结构件设计圈长期争论的话题。

坚持铝合金的观点：铝合金延伸臂具有加工成熟、精度可控、各向同性、连接可靠等优点。6061-T6铝合金比强度约为126 kN·m/kg，完全满足工业机器人负载3~10kg级别关节臂的强度要求。中国机器人产业联盟《工业机器人结构件材料应用白皮书（2023）》指出："目前国内6kg以下工业机器人关节臂90%以上仍采用铝合金，成本与性能综合考量下铝合金优势明显。"

主张碳纤维的观点：碳纤维复合材料密度仅为铝合金的60%，比强度是铝合金的4~5倍，更重要的是动态响应更优。麻省理工学院机器人实验室发表的研究《Lightweight Robotic Arm Design Using CFRP》（MIT CSAIL, 2022）表明："采用碳纤维替代铝合金的机器人关节臂，在相同负载下末端振动衰减时间缩短约35%，有效提升高速运动精度。"

成本与加工性对比：

结论建议： 本零件JZZ-02应用于中小负载工业机器人关节，铝合金是当前最优选择。碳纤维方案适合追求极致轻量化的高端场景，但成本增加4~6倍，且螺纹连接、H7销孔等精密特征的加工难度大幅提升，综合性价比不及铝合金。

四、争议二：表面处理做阳极氧化还是不做？

针对铝合金延伸臂，是否需要阳极氧化同样存在分歧。

不做表面处理的观点：延伸臂在机器人关节内部，不与外界环境直接接触，铝合金自然氧化膜（厚度约4~5nm）已具备足够的日常防腐能力。省去阳极氧化可节省约20~50元/件的处理费用及2~3天交期，对于打样阶段尤其有利。

建议阳极氧化的观点：机器人关节运动时，延伸臂两端法兰面与配合件存在微动摩擦，裸铝表面硬度仅约HV30~60，极易产生微动磨损和氧化铝粉末污染。阳极氧化（硬质阳极氧化）后表面硬度可提升至HV300~500，磨损寿命提升约10~20倍（来源：《铝合金阳极氧化膜耐磨性研究》，《表面技术》，2021年第50卷第8期）。图纸虽未明确要求表面处理，但从使用寿命角度建议至少做普通阳极氧化（膜厚10~15μm）。

我们的建议： 打样阶段可不做阳极氧化，优先验证尺寸精度；批量生产阶段建议增加硬质阳极氧化，重点保护两端法兰面及H7销孔周边区域，延长零件使用寿命。

五、如何下单

第一步 · 发送图纸支持 STEP / DWG / SolidWorks / IGES 等格式，发送至微信或邮箱均可，图纸严格保密处理。

第二步 · 说明需求注明加工数量、材质牌号（6061/7075）、表面处理要求（是否阳极氧化）及精度重点（同轴度、H7销孔）。

第三步 · 工程师评审免费审图，工程师评估加工方案与可行性，24小时内出具报价单，并提供工艺优化建议。

第四步 · 确认下单确认报价与方案后安排生产，标准件5-10个工作日交付，加急件最快3天发货，提供物流跟踪。

六、常见问题 Q&A

Q：双法兰同轴度能保证在0.02mm以内吗？A：可以保证。我们采用车铣复合加工中心一次装夹完成双端加工，配合三坐标测量仪全检两端销孔轴线同轴度，出货前提供检测报告。

Q：R40/R20圆弧公差±0.02mm，加工中如何保证？A：每件加工前实测刀具半径并补偿，采用粗铣→半精铣→光刀三道次工艺，批量生产稳定控制在±0.015mm以内。

Q：图纸材质只写"铝"，你们默认用哪个牌号？A：默认使用6061-T6铝合金，综合力学性能与加工性能最优。若客户有特殊强度要求（如机器人高速运动高负载场景），建议升级7075-T6，我们会在报价时同时给出两种方案供参考。

Q：中心20mm直槽孔贯穿，加工难度大吗？A：直槽孔贯穿加工本身难度不高，但需注意槽两端的R10圆弧需通过铣削成形，与槽侧面过渡需光滑，不得有台阶感，我们会在精加工工序中专项确认。

Q：1件能做吗？A：支持1件起做，专注小批量非标精密零件加工，高度柔性生产，单件打样、小批量、批量均可承接。

本文引用来源：GB/T 12643-2013《工业机器人词汇》；《数控铣削加工工艺》（赵长旭主编，西安电子科技大学出版社）；《铝合金精密加工质量控制研究》（北京航空航天大学学报，2020年第46卷）；《铝合金孔加工精度影响因素研究》（航空精密制造技术，2019年第55卷第3期）；MIT CSAIL《Lightweight Robotic Arm Design Using CFRP》（2022）；中国机器人产业联盟《工业机器人结构件材料应用白皮书》（2023年版）；《铝合金阳极氧化膜耐磨性研究》（表面技术，2021年第50卷第8期）
