无锡半导体治具板加工，多孔结构为什么要先确认检测基准？

无锡半导体治具板加工中，多孔结构不能只看孔有没有打出来，孔位基准、平面度、毛刺和清洁包装都会影响调试效率。

基本介绍

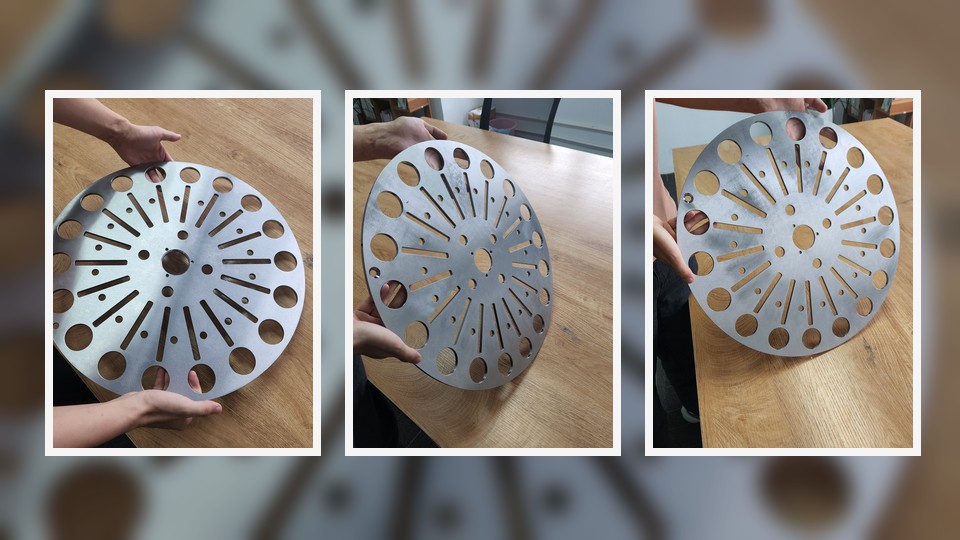

无锡半导体设备和自动化设备周边，经常会用到圆形多孔治具板、定位板和承载板。它们看起来是板类零件，但真正影响使用的是孔位基准、平面度和孔口状态。

数据与来源说明

参考 ISO 2768、GB/T 1804 的一般公差沟通方法，以及半导体设备治具板在孔位检测、平面度复核、毛刺处理和清洁包装方面的项目经验；最终以客户图纸和技术协议为准。

加工难点拆解

• 基准关系容易被低估，单个尺寸合格不代表装配一定顺畅。
• 小批量订单缺少大批量纠偏机会，首件问题会直接影响调试。
• 孔口毛刺、边角划伤和清洁包装，常常比外形尺寸更影响现场体验。
• 材料、表面处理和检测方式如果前期没说清，后续容易反复沟通。

工艺应对思路

加工前先确认主基准、定位孔、功能孔和普通减重孔。CNC 加工中控制装夹变形，出货前复核孔位、平面度、孔口毛刺、外观和清洁包装。

服务流程与承诺

1. 图纸资料评审：确认材料、数量、公差、装配基准和表面要求。2. 工艺报价：说明加工路线、检测项目、表面处理和预计交期。3. 首件控制：关键尺寸先复核，再进入后续加工。4. 出货检查：尺寸、外观、毛刺和包装一起确认。5. 售后响应：如因加工质量影响装配，支持返修、重做或协商处理。

常见文件 QA

Q：只有 STEP 文件能报价吗？
A：可以先评估结构和大致价格，正式加工建议补充二维图、公差和表面要求。

Q：只有样件照片可以吗？
A：可以先判断方向，但关键配合尺寸需要测绘或补充图纸。

Q：小批量交期主要看什么？
A：材料库存、加工复杂度、表面处理、检测要求和是否需要首件确认都会影响交期。

Q：哪些格式比较方便沟通？
A：STEP、DWG、PDF、SolidWorks、IGES 和样件照片都可以配合使用。
