无锡PPS垫块加工：浅腔薄区与小通孔怎样检查？

黑色PPS垫块的浅腔、薄区和小通孔需要联合评审。本文依据二维图说明无锡精密零件加工中的材料确认、支撑和去屑复测，未标清的腔深先补齐，再安排交付。

基本介绍

本例垫块图纸文字注明PPS、炭黑，外形为矩形薄块。左右各有两个小通孔，中部为两处带底面的浅腔，腔间保留横向连接区，另有局部浅让位。本文讨论机械加工评审；材料具体牌号、填充配方和性能须在采购资料中确认。

图纸数据与来源

内部来源为垫块5毫米二维加工图：长26.80毫米、宽22.60毫米、厚5毫米，通孔直径2毫米，横向孔距20毫米、纵向孔距15毫米；图中标注R0.50与局部0.50毫米让位，未注公差注明正负0.15毫米。浅腔深度等未明确项目需结合完整图纸确认，不能从配图反推。

加工难点拆解

小通孔、浅腔与薄区集中在同一小件上，夹持与修边应避免改变接触面和窄边。材料表同时存在文字说明和未指定栏位，正式报价前应统一采购材料要求，不能只凭黑色外观确定牌号或导电性能。

工艺应对思路

无锡CNC加工评审先确认PPS供料规格、腔深和定位基准。可先完成基准与厚度，再分步铣削两处浅腔及让位区，随后加工四个小通孔，清理残屑并保护薄边。刀具、夹持力和复测安排需结合实际材料及样件验证。

质量检测要点

建议核验外形、厚度、孔距和孔径，检查浅腔底部、圆角、薄区及孔口残屑，按约定测量方法评估变形。未给出的电性能、耐温或洁净等级应单独约定，不以生成图或材料通称代替检测。

服务流程与承诺

无锡精密零件加工按图纸与数量确认、材料及工艺评审、报价交期确认、加工、首件复核、表面处理与检验、包装交付推进。资料按项目管理，变更先确认；验收以双方书面约定为准，质量问题按责任协商返修、重做或其他处理方式。

常见问题

只有二维图能报价吗？
可先评估。缺失尺寸、螺纹参数或表面要求应补齐后再确定正式报价和交期。

小批量和研发散件如何安排？
提供数量、材料状态、关键公差和交期要求，评审装夹及首件确认方式后安排。

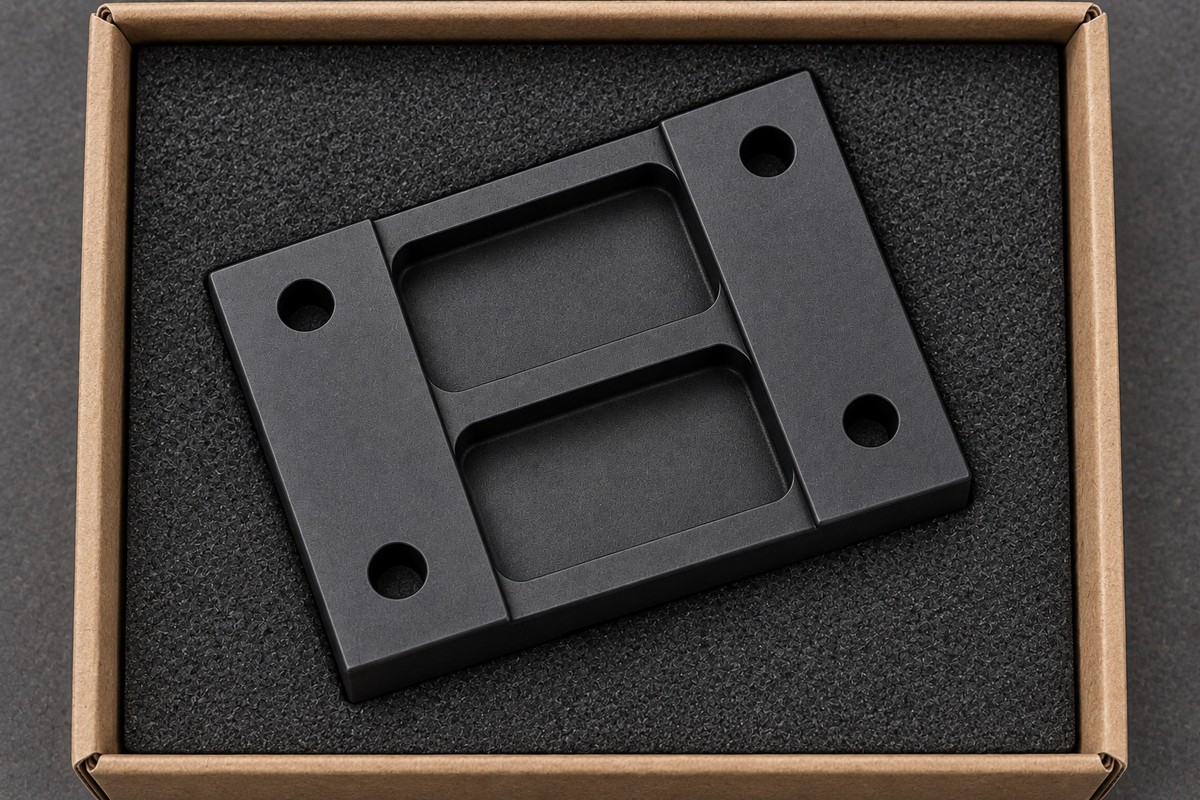

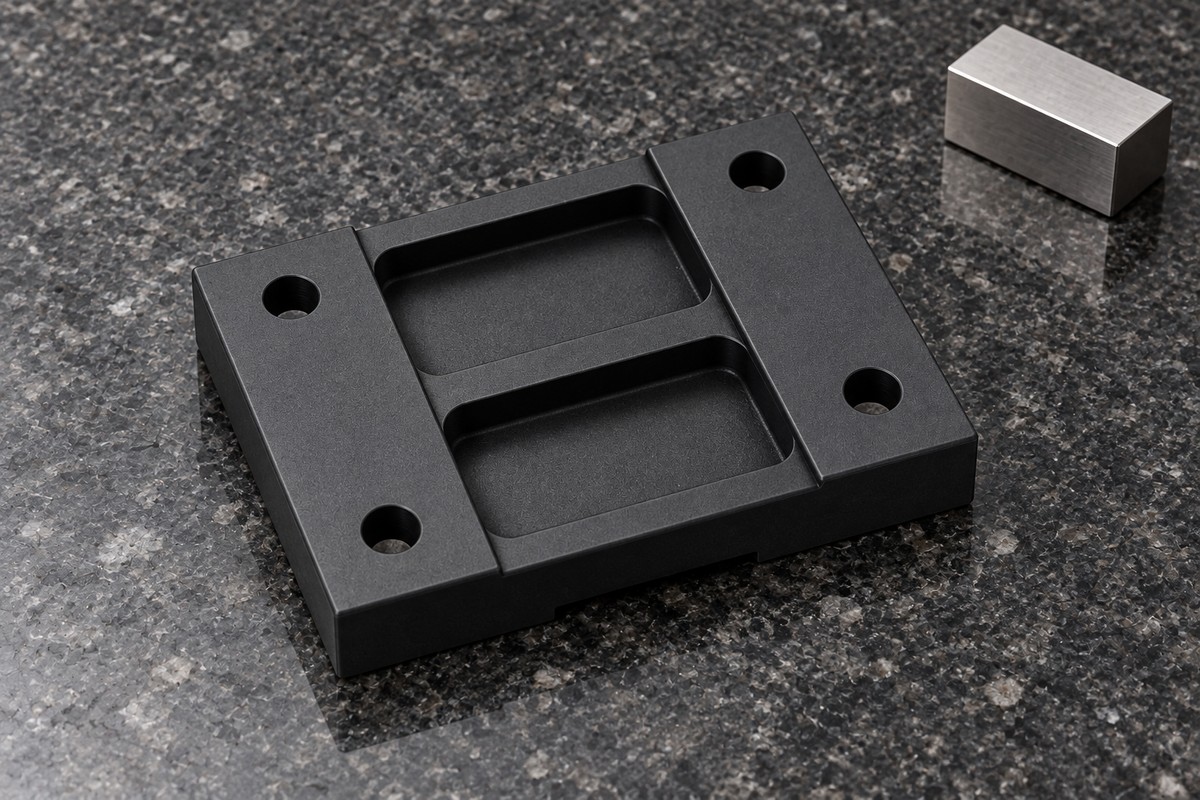

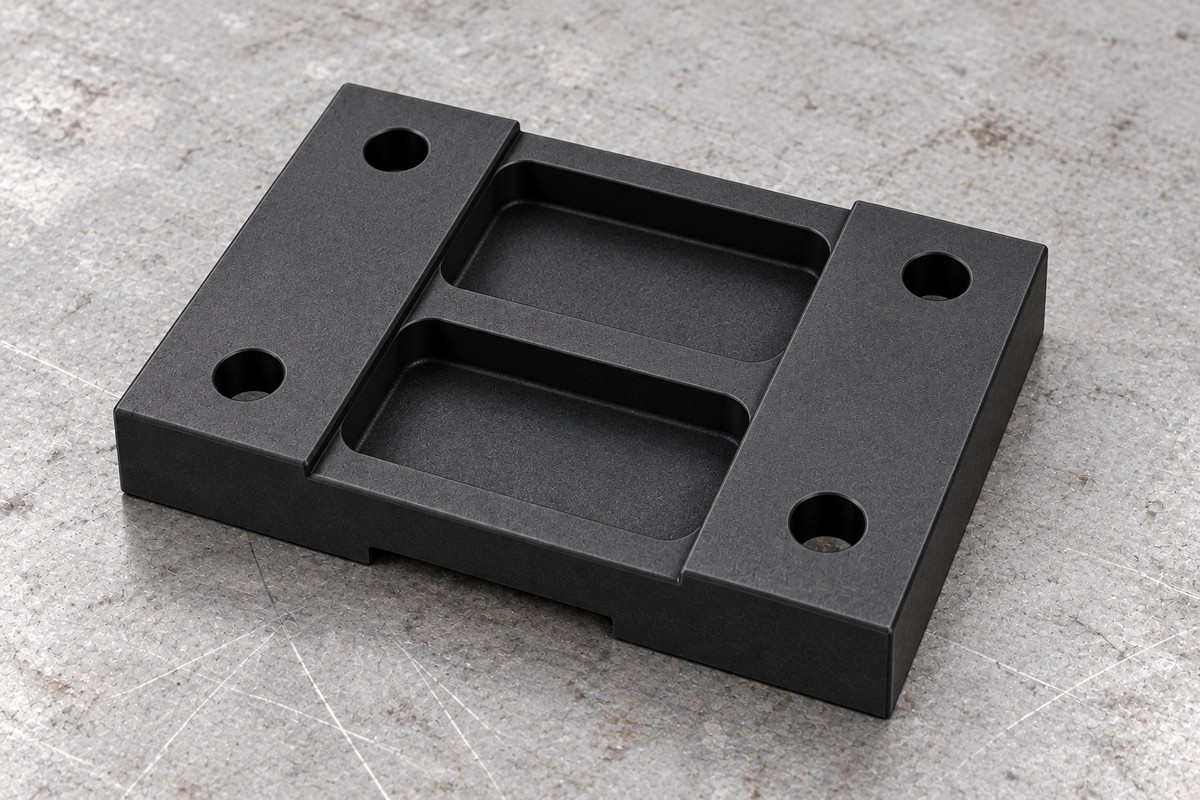

配图能作为检验依据吗？
不能。本文配图为依据图纸生成的结构示意，不是实物照片或检测报告；尺寸、材料和交付状态以确认图纸及检验资料为准。
